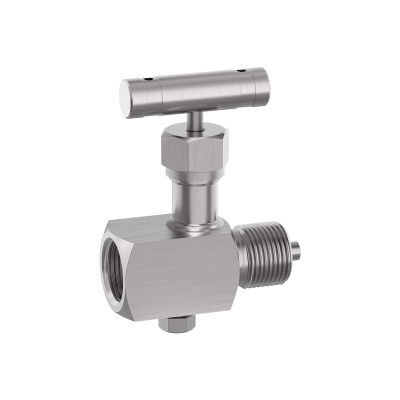

БВЭ-202.6-В.G1/2.Н.G1/2

Купить Аксессуары к датчикам давления БВЭ-202.6-В.G1/2.Н.G1/2 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

В изготовлении блоков вентильных экономичной серии БВЭ используется меньший объём металла, чем для блоков общепромышленной серии БВ, поэтому эконом серия БВЭ имеет меньшие габаритные размеры, а для некоторых модификаций меньшие эксплуатационные характеристики, но достаточные для эксплуатации их в большинстве рабочих процессов.

Конструктивные особенности

Конструкция блока вентильного БВЭ может иметь от 1 до 3 вентилей:

Блок одновентильный БВЭ-102.6 – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1. Блок двухвентильный БВЭ-202.6 – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Место подключение к дренажному каналу имеет внешнюю резьбу М20×1,5. Блок трёхвентильный БВЭ-300Н.40 – два измерительных канала для соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют. Блок трёхвентильный БВЭ-302Н.40 – два измерительных канала для соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами. Технические характеристики

Параметр

Значение

БВЭ-1хх и БВЭ-2хх

БВЭ-3хх

Допускаемое давление рабочей среды

6,3 МПа (63 атм.)

40 МПа (400 атм.)

Диапазон температур рабочей среды

-40…+150 °С

-40…+180 °С

Температура окружающей среды

-40…+70 °С

-40…+70 °С

Материалы деталей, контактирующих с рабочей средой

Элемент БВЭ

Материал

Корпус вентильного блока

сталь 08Х18Н10 ГОСТ 5632

Шток

сталь 40х13ГОСТ

Кольцо сальниковое

фторопласт Ф-4Д, ГОСТ 14906
