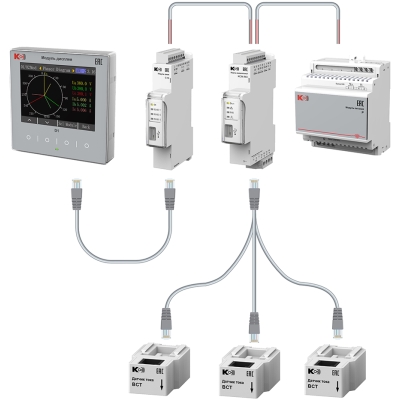

КСМ-М3 Приборы многоточечного мониторинга электроэнергии

Купить Приборы мониторинга электроэнергии КСМ-М3 Приборы многоточечного мониторинга электроэнергии оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Важная информация! Для измерения электрических параметров в сетях переменного тока прибор многоточечного мониторинга электроэнергии КСМ-М3 может быть укомплектован несколькими типами датчиков тока. Для работы в диапазоне токов от 5А до 600А предлагаются разъемные датчики SCT и неразъемные BCT. Если измеряемая нагрузка находится в диапазоне от 600А до 3000А, предлагаются гибкие разъемные датчики тока FCT (датчик Роговского). Прибор КСМ-М3 имеет один токовый вход, позволяющий подключить один датчик тока любого типа и номинала, при этом одновременно могут быть подключены до 32 приборов одновременно, что позволяет контролировать до 32 трехфазных или до 96 однофазных точек присоединения. Прибор имеет модификацию как без, так и с ЖК-дисплеем, предназначенным для просмотра данных измерений и настройки. Дополнительные функции, такие как дискретные входы, релейные выходы, температурные входы, порты связи обеспечиваются присоединением вспомогательных модулей к прибору. Следует особо отметить, что поверка прибора КСМ-М3 осуществляется только с рекомендованными производителем датчиками тока типа SCT, BCT, FCT. Межповерочный интервал составляет четыре года. Измеряемые параметры и дополнительные функции приборов КСМ-М3 Измерение напряжения переменного тока Измерение силы переменного тока Измерение частоты Измерение электрической мощности Измерение коэффициента мощности Измерение электрической энергии Измерение коэффициента n-ой гармонической составляющей, n от 2 до 31, напряжения (KU(n)), тока (KI(n)) Измерение коэффициента искажения синусоидальности напряжения (KU), тока (KI) Подключение с помощью датчиков тока BCT, SCT, FST (3 датчика) Импульсный выход Порт связи RS-485, протокол Modbus RTU Крепление на DIN-рейку Номинальные значения измеряемых входных сигналов Метрологические характеристики Описание дополнительных модулей приборов     Модуль дисплея D1 Показывает измеряемые параметры и используется для настройки измерительных модулей, тип – ЖК, поставляется в комплекте с соединительным кабелем RJ12-1       Модуль питания P Обеспечивает питание 24В для Модуль связи С14 и измерительного модуля КСМ-М3                 Модуль связи C14 Содержит 3 цифровых интерфейса RS-485 (COM1) с протоколом связи Modbus-RTU для подключения к модулю измерительному КСМ-МЗ, к компьютеру верхнего уровня и к модулю дисплея D1            Модуль функций М13 Имеет 4 входа для измерения температуры и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU                                                      Модуль функций М14 Имеет 4 входа для измерения температуры, 3 дискретных входа и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU            Модуль функций М15 Имеет 4 входа для измерения температуры, 3 входа для измерения утечки тока и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU                                                 Модуль функций М16 Имеет 3 дискретных входа и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU            Модуль функций М17 Имеет 4 входа для измерения температуры, 3 релейных выхода и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU Технические характеристики приборов КСМ-M3 Структура условного обозначения модификаций приборов Пример оформления заказа Прибор многоточечного мониторинга электроэнергии КСМ-М3-1-SСТ-3-100А-100В-3-D1- Z1-C14-0 Прибор многоточечного мониторинга электроэнергии типа КСМ-М3 с внешними разборными датчиками тока типа SСТ, с номинальным током внешнего датчика тока 100А, номинальным линейным напряжением 100В (фазным 100/√3 В), количество внешних датчиков тока -3, с дополнительными модулями дисплея D1, коммутации Z1 (для подключения датчиков тока), связи С14 (3 RS-485), без дополнительных модулей функций. Характеристики: Производство Россия Артикул 33333
