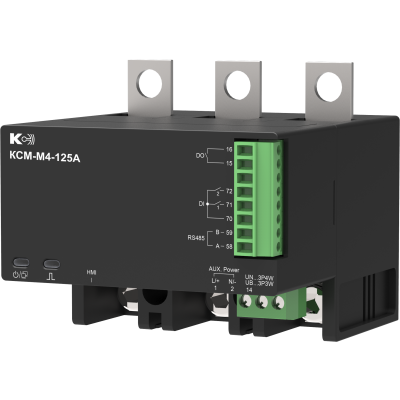

КСМ-М4 Приборы мониторинга и учета электроэнергии

Купить Приборы мониторинга электроэнергии КСМ-М4 Приборы мониторинга и учета электроэнергии оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Измеряемые параметры и дополнительные функции приборов КСМ-М4 Измерение напряжения переменного тока Измерение силы переменного тока Измерение частоты Измерение электрической мощности Измерение коэффициента мощности Измерение электрической энергии Двунаправленная энергия активная  (EP, EP–) Двунаправленная энергия реактивная (EQ, EQ–) Реактивная энергия в четырех квадрантах Полная энергия Фазные углы по напряжению/току Коэффициент формы напряжения Коэффициент формы тока Гармоники по напряжению (2–31) Гармоники по току (2–31) Небаланс по напряжению/току Измерение коэффициента искажения синусоидальности напряжения (KU), тока (KI) Измерение температуры Измерение тока утечки Прямое подключение токовых входов Импульсный выход Порт связи RS-485, протокол Modbus RTU Жидкокристаллический индикатор Номинальные значения измеряемых входных сигналов Метрологические характеристики Наименование характеристики Диапазон измерений Пределы допускаемой основной погрешности (1) Среднеквадратичное значение напряжения переменного тока, В от 0,2∙Uн до 1,2∙Uн γ = ±0,5 % Среднеквадратичное значение силы переменного тока, А от 0,02∙Iн до 1,0∙Iн γ = ±0,5 % Частота (f), Гц от 45 до 55 γ = ±0,1 % Активная фазная электрическая мощность, Вт от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 1,0∙Iн cos φ=1 γ = ±0,5 % Суммарная активная электрическая мощность, Вт Реактивная фазная электрическая мощность, вар от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 1,0∙Iн sin φ=1 γ = ±2 % Суммарная реактивная электрическая мощность, вар Полная фазная электрическая мощность, В∙А от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 1,0∙Iн γ = ±0,5 % Суммарная полная электрическая мощность, В∙А Коэффициент электрической мощности (cos φ) фазный, суммарный от –0,1 до –1 от +0,1 до +1 от 0,8∙Uн до 1,2∙Uн от 0,2∙Iн до 1,0∙Iн γ = ±0,5 % Электрическая энергия в обоих направлениях  активная (EP, EP-), Вт·ч от 0,8∙Uн до 1,2∙Uн от 0,01∙Iн до 0,05∙Iн не включ. cos φ=1 δ = ±1 % от 0,8∙Uн до 1,2∙Uн от 0,05∙Iн до 1,0∙Iн cos φ=1 δ = ±0,5 % от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 0,1∙Iн не включ. cos φ=0,5 (инд.); cos φ=0, 8 (емк.) δ = ±1,3 % от 0,8∙Uн до 1,2∙Uн от 0,1∙Iн до 1,0∙Iн cos φ=0,5 (инд.); cos φ=0,8 (емк.) δ = ±0,8 % Электрическая энергия в обоих направлениях реактивная (EQ, EQ-), вар·ч от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 0,05∙Iн не включ. sin φ =1 δ = ±2,5 % от 0,8∙Uн до 1,2∙Uн от 0,05∙Iн до 1,0∙Iн sin φ =1 δ = ±2 % от 0,8∙Uн до 1,2∙Uн от 0,05∙Iн до 0,1∙Iн не включ. sin φ =0,5 δ = ±2,5 % от 0,8∙Uн до 1,2∙Uн от 0,1∙Iн до 1,0∙Iн sin φ =0,5 δ = ±2 % от 0,8∙Uн до 1,2∙Uн от 0,1∙Iн до 1,0∙Iн sin φ =0,25 δ = ±2,5 % Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % от +10 до +30 от 30 до 80 (1) Нормирующее значение при установлении приведенной погрешности принимается равным номинальному значению входного сигнала.     Обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная, Описание дополнительных модулей приборов           Модуль дисплея D7/D9 Показывает измеряемые параметры и используется для настройки измерительного модуля, тип – ЖК, подключается соединительным кабелем различной длины с измерительным модулем, выпускается в двух габаритных размерах: 72×72 мм, 96×96 мм Технические характеристики приборов КСМ-M4 Параметры окружающей среды Рабочие условия измерений: – температура окружающего воздуха, °С – относительная влажность воздуха, % от –20 до +70 95 при +35 °С Условия хранения: – температура окружающего воздуха, °С – относительная влажность воздуха, % от –40 до +85 95 при +35 °С Параметры электрического питания – напряжение переменного тока, В – частота переменного тока, Гц – напряжение постоянного тока, В от 80 до 270 45–65 от 80 до 270 Мощность, потребляемая от источника питания не более, ВА 5 Входы напряжения Номинальное напряжение переменного тока, В: – фазное – линейное (междуфазное) 230 400 Разрешающая способность, В 0,1 Сопротивление измерительного входа напряжения не менее, МОм 1,7 /фаза Перегрузка, % Постоянная :120 Частота входного сигнала, Гц 45–55 Входы тока Номинальное значение, А 63, 125, 250, 400, 630 Релейные выходы Количество 1 Нагрузка выхода: 5 А; ~250 В/30 В; Дискретные входы Количество 2 Напряжение на разомкнутом входе / ток замкнутого входа:  24 В / 4 мА, сухой контакт Температурные выходы Количество 3 Диапазон измерения, °С от –20 до +140 Коммуникационный интерфейс Тип интерфейса RS–485 Скорость обмена не более, кбит/сек 115,2 Протокол связи Modbus–RTU Индикация модуля дисплея Тип индикатора ЖК–индикатор с подсветкой Количество строк ЖК–индикатора 3 Диапазон отображаемых значений – сила переменного тока (А, кА, мА) и напряжения (В, кВ, мВ) – мощность (Вт, кВт, МВт, вар, квар, Мвар) – коэффициент мощности 0…9999 – 9999…0…9999 –1.000…0…1.000 Механическая устойчивость и прочность Прочность при транспортировании Согласно ГОСТ 22261–94, Устойчивость к синусоидальной вибрации Группа механического исполнения М13 согласно ГОСТ 17516.1–90, п. 2 Устойчивость к землетрясению До 8 баллов по шкале MSK–64 по ГОСТ 17516.1–90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0–10 м над нулевой отметкой Безопасность и защита Электрическая безопасность Соответствует ГОСТ 12.2.091–2012 (IEC 61010–1:2001 Пожарная безопасность Соответствует НПБ 247–97, п. 2.9, п. 2.29, 2.31 Измерительного модуль: Модуль дисплея: Степень защиты, обеспеченная передней панелью Степень защиты обеспеченная корпусом Код степени защиты по ГОСТ 14254–96: IP20 IP54 IP20 Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «Высокий» по Р 50.2.077–2014 ГСИ. Электромагнитная совместимость Электромагнитная совместимость (помехоустойчивость и помехоэмиссия) Соответствует ГОСТ Р МЭК 61326–1–2014 Надежность Средняя наработка на отказ, ч 70000 Средний срок службы, лет 10 Межповерочный интервал, лет 4 Программное обеспечение Идентификационное наименование ПО – Номер версии (идентификационный номер ПО) 12XX Цифровой идентификатор ПО – Пример оформления заказа Прибор мониторинга и учета электроэнергии КСМ-М4-125А Прибор мониторинга и учета электроэнергии типа КСМ-М4, с номинальным током 125А Характеристики: Производство Россия Артикул 33334
