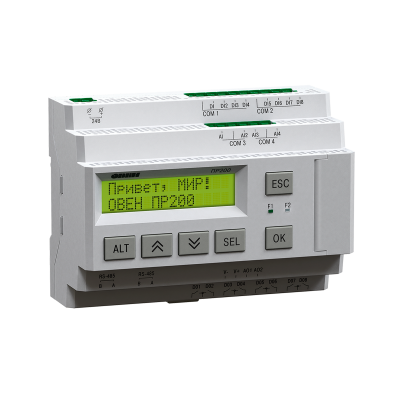

ПР200-24.8.2.0

Описание

Купить Программируемые реле ПР200-24.8.2.0 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Модификация ПР200-х8 – специализированное исполнение программируемого реле ПР200 для контроля качества воды. Прибор может измерять и контролировать электропроводность (EC), солесодержание (TDS) и температуру воды в 4 точках. Основным применением являются системы обратного осмоса и контроль уровня жидкости.

Алгоритм работы прибора строится пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Загрузка алгоритма производится с помощью кабеля miniUSB, который идет в комплекте поставки.

Входы для измерения электропроводности могут работать в дискретном режиме. Это позволяет подключать к ним дискретные кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды, аналогично САУ.

Задачи

Система промышленного обратного осмоса

Сигнализатор уровня

Особенности прибора

Особенности новых модификаций ПР200-х8:

Работа с широким спектром датчиков электропроводности и солесодержания: 0...200 мкСм/см и 0...2000 мкСм/см. Сигнализация и контроль уровня по кондуктометрическим датчикам. 4 аналоговых входа с программным выбором типа датчика и измерением: РТ1000, NTC, PTC, 4…20 мА, 0…10 В. Могут работать в режиме дискретного входа. Автоматическая температурная коррекция показаний качества воды. 8 дискретных входов и 8 дискретных выходов для подключения внешних устройств. 2 программно-переключаемых аналоговых выхода 4…20 мА или 0…10 В.

Общие преимущества ПР200:

Создание собственных уникальных алгоритмов в среде OwenLogic. Простое увеличение количества входов/выходов c помощью 2-х ПРМ. До 2×RS-485 на борту с поддержкой режимов Master и Slave: Управление внешними устройствами по RS-485: Мх110, ПЧВ, ТРМ и т.д. Визуализация процессов с помощью панелей оператора. Интеграция в SCADA-системы и облачный сервис OwenCloud. Модули расширения и аксессуары для ПР200-х8

Интерфейсная плата ПР-ИП485

Внешний вид

Подключение

Описание

Интерфейсная плата ОВЕН ПР-ИП485  применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

Модуль расширения ПРМ

Внешний вид

Подключение

Описание

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:

ПРМ-1 – для увеличения дискретных входов и выходов. ПРМ-2 – для увеличения аналоговых входов и дискретных выходов. ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др. Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).

Области применения Водоподготовка Водоочистка Вентиляция Отопление Особенности прибора

Подключаемое оборудование:

4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа. 2 аналоговых выхода: 4…20 мА или 0…10 В. Дискретные входы: 24 В или 230 В. Дискретные выходы: э/м реле или транзисторные ключи.

В модификациях ПР200-х8 имеется возможность подключить:

Датчики электропроводности и солесодержания. Кондуктометрические датчики уровня.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:

Интеграция в облачный сервис OwenCloud и SCADA-системы. Визуализация процессов с помощью панелей оператора. Управление внешними устройствами по RS-485.

Конструктивные особенности:

Модульный корпус. Ширина корпуса 7 модулей Съемные клеммники – для удобства монтажа.

Возможности символьного индикатора ПР200

Видимая область символьного индикатора: 2 строки по 16 символов. Поддержка кириллицы и латиницы. Возможность корректировки параметров программы пользователя и параметров прибора.

Эксплуатация:

2 модификации по питанию: =24 В и ~230 В. Подключение модулей расширения ПРМ (до 2 штук). Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами). USB-порт – для программирования (miniUSB-входит в комплект). Отличительные характеристики

Модули расширения и аксессуары для ПР200

Интерфейсная плата ПР-ИП485

Внешний вид

Подключение

Описание

Интерфейсная плата ОВЕН ПР-ИП485  применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

Модуль расширения ПРМ

Внешний вид

Подключение

Описание

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:

ПРМ-1 – для увеличения дискретных входов и выходов. ПРМ-2 – для увеличения аналоговых входов и дискретных выходов. ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.
