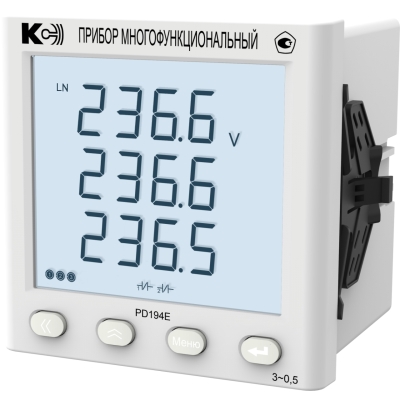

PD194E-9K3T-11121 Многофункциональные приборы 1RS-485/6DI/3DO/1AO (лицевая панель 96х96 мм)

Купить Многофункциональные приборы PD194E-9K3T-11121 Многофункциональные приборы 1RS-485/6DI/3DO/1AO (лицевая панель 96х96 мм) оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Основные характеристики PD194E: Измерения: напряжения, токи, мощности, частота, коэффициент мощности; максимумы, минимумы, среднее значение тока, напряжения, частоты, мощностей; коэффициенты искажения синусоидальности токов и напряжений (THD), коэффициенты гармонических составляющих токов и напряжений (2-51 гармоника); энергии (технический учет) в обоих направлениях, активная и реактивная, реактивная по квадрантам. Номинальное значение тока: 1А, 5А. Номинальное значение напряжения (линейное): 100В, 380В, 400В, 500В. Погрешность измерения: приведенная тока, напряжения, мощности ±0,5%, коэффициента мощности ±1%; абсолютная частоты ±0,01Гц. Схема подключения: 3-фазная 3-проводная, 3-фазная 4-проводная, 1-фазная 2-проводная. Интерфейсы и протоколы обмена: RS-485 (Modbus RTU), Ethernet (протокол Modbus TCP). Дискретные входы (телесигнализация): 6 входов с внутренним питанием =24В («сухой контакт»). Релейные выходы (телеуправление): 2 выхода, ~250В/5А, =30В/5А. Питание: -/~80...270В, 50Гц. Энергонезависимые часы: без синхронизации, уход не более 0,5 сек/сутки. Журналы событий: 32 записи, по дискретным входам, релейным выходам, измеряемым параметрам (выход измеряемого параметра за допустимый предел). Индикатор: ЖК-индикатор с подсветкой. Рабочий диапазон температур: от -25°С до +70°С. Конструкция: габаритные размеры 96мм×96мм×82мм; степень защиты по передней панели IP66 (по ГОСТ 14254-96). Средний срок службы: 30 лет. Межповерочный интервал: 10 лет. Гарантийный срок эксплуатации: 3 года. Основные технические характеристики Характеристика / Параметр Описание / Значение Номинальное значение силы тока Iн(1) А 1; 5 Номинальное значение линейного Uнл (фазного Uнф) напряжения(1) В 100 (100/√3); 220 (220/√3); 380 (380/√3) Частота тока и напряжения Гц от 45 до 55 Погрешность измерения - тока, напряжения - мощности - частоты - коэффициента мощности ± 0,5 % ± 0,5% ± 0,01Гц ± 1 % Напряжение питания В ~80-270, 45-55 Гц Мощность, потребляемая от источника питания, не более BА 5 Сопротивление измерительного входа тока, не более мОм 20 Сопротивление измерительного входа напряжения, не менее МОм 1 Схема подключения каналов измерения напряжения 3-фазная 3-проводная, 3-фазная 4-проводная, 1-фазная 2-проводная Аналоговые выходы тока, мА 4-20 Порты связи 1 порт RS-485 (протокол Modbus RTU) 1 порт Ethernet (протокол Modbus TCP)(2) Дискретные входы 6 входов с внутренним питанием =24В («сухой контакт») Релейные выходы 2 или 3 выхода, ~250В/5А, =30В/5А Температурные входы 6 входов -20°C...+140°C, ±2°C Журнал событий - по дискретным входам и релейным выходам (32 записи) - по измеряемым параметрам (выход измеряемого параметра за допустимый предел, 4 типа событий, 32 записи) Энергонезависимые часы ± 0,5 с/сут История измерений 4 параметра, 360 записей (1) Выбирается при заказе. (2) Только для модификации PD194E-9E3T. Структура условного обозначения модификаций многофункциональных приборов (1) Только для модификации PD194E-9K3T. В случае отсутствия аналогового выхода модификация поставляется с 6 температурными входами и входом тока утечки Ir. (2) В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи непосредственно, без измерительных трансформаторов тока (напряжения), указать номинальный ток, например 5А (номинальное напряжение, например, 380В). В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи через измерительные трансформаторы тока (напряжения), указать коэффициент трансформации тока, например, 200А/5А (коэффициент трансформации напряжения, например, 110000В/100В). В числителе - номинальный ток (напряжение) первичной цепи трансформатора, в знаменателе - номинальный ток (напряжение) вторичной цепи трансформатора. Номинальное показание тока (напряжения) прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора, что позволяет настраивать прибор для работы с трансформаторами с разным номинальным током (напряжением) первичной цепи. В отличие от номинального показания тока (напряжения) номинальное значение входного тока (напряжения) прибора (значение, указанное в знаменателе дроби) изменению не подлежит. Примеры оформления заказа Многофункциональный прибор PD194Е-9K3Т - 11121 - 5А - 500В - 3.4 - 0,5 Многофункциональный прибор переменного тока, номинальный входной ток 5 А, номинальный линейное напряжение 500 В, схема подключения 3-фазная 4-проводная, погрешность измерения ±0,5 %. 1 порт связи RS-485/6 дискретных входов/3 релейных выхода/1 аналоговый выход Характеристики: Производство Россия Артикул 59185030
