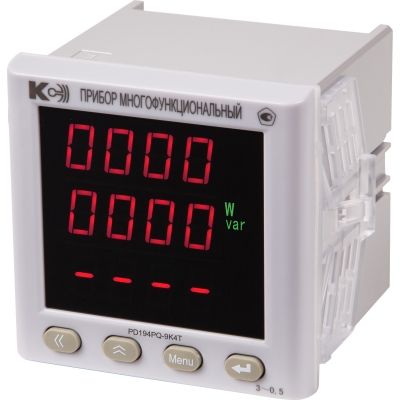

PD194PQ-9K4T Многофункциональные приборы 1RS-485 (лицевая панель 96х96 мм)

Купить Многофункциональные приборы PD194PQ-9K4T Многофункциональные приборы 1RS-485 (лицевая панель 96х96 мм) оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Особенности Класс точности 0,2 или 0,5 Цифровой интерфейс: в зависимости от модификации до двух портов RS-485 (протокол Modbus RTU или протокол ГОСТ Р МЭК 60870-5-101-2006), порт Ethernet (протокол ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP) Аналоговые выходы: до четырех (в зависимости от модификации) Релейные выходы: до трех (в зависимости от модификации) Дискретные входы: до девяти (в зависимости от модификации) Четыре кнопки на лицевой панели для просмотра на индикаторе измеряемых величин и настройки прибора (вход в меню настройки защищен паролем). Так же настройка возможна при помощи программы iPMS Сервисная программа iPMS для настройки и юстировки приборов, просмотра и накопления результатов измерений Настройка диапазона показаний прибора с учетом примененного на его входе измерительного трансформатора, шунта, добавочного сопротивления Переключаемая программно схема подключения приборов - 3 или 4-проводная  Тип индикатора: 1 или 3-строчный светодиодный индикатор (высота цифры до 20 мм) у приборов щитового исполнения; 3-строчный ЖК-индикатор у приборов исполнения на DIN-рейку Визуальная индикация перегрузки  Цвет светодиодного индикатора: красный, зеленый или желтый  Степень защиты щитовых приборов по передней панели - IP66, по корпусу - IP40; степень защиты приборов исполнения на DIN-рейку - IP40 Надежное крепление щитового прибора с помощью металлических скоб Климатические условия: рабочий диапазон температур - от -40°С до +70°С; относительная влажность - до 95% при 35°С Межповерочный интервал – 10 лет Гарантийный срок службы – 5 лет Средний срок службы - 30 лет Средняя наработка на отказ - 220 тыс. часов Основные технические характеристики Характеристика / Параметр Описание / Значение Номинальное значение силы тока Iн(1) А 1; 5 Номинальное значение линейного Uнл (фазного Uнф) напряжения(1) В 100 (100/√3); 220 (220/√3); 380 (380/√3) Частота тока и напряжения Гц от 45 до 55 Погрешность измерения % ± 0,5; ± 0,2 Допустимая перегрузка на измерительных входах напряжения В 2•Uн Допустимая перегрузка на измерительных входах тока A 2•Iн Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты сек 0,5 Напряжение питания(1) В ~80-270, 45-55 Гц или =80-270 =19-50 Мощность, потребляемая от источника питания, не более BА 5 Сопротивление  измерительного  входа  тока,  не  более мОм 20 Сопротивление измерительного входа напряжения, не менее МОм 1 Схема  подключения  каналов  измерения  напряжения 3-фазная 3-проводная или 3-фазная 4-проводная(2) Аналоговые выходы(3) тока, мА 4-20, 4-12-20, 0-20, 0-5, ±5 Порт RS-485 протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006(4); скорость передачи до 38400 бит/с Порт Ethernet 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP Дискретные входы 5 входов с внутренним питанием =24В («сухой контакт») Релейные выходы 3 выхода, ~250В/5А, =30В/5А (1) Выбирается при заказе. (2) Модификация с основной погрешностью измерения токов и напряжений не более 0,5% допускает подключение как по 3-проводной, так и по 4-проводной схеме. Для модификаций с основной погрешностью измерения токов и напряжений не более 0,2% схема подключения фиксирована (выбирается при заказе). (3) В случае аналоговых выходов типа 4-20 мА, 4-12-20 мА – выходов три. В случае аналоговых выходов типа 0-5 мА, ±5 мА – выходов два. (4) В зависимости от модификации. Структура условного обозначения модификаций многофункциональных приборов Пример оформления заказа Многофункциональный прибор PD194PQ-2К4T - 00201 - 100/5А - 110000/100В - 0...5мА - К - 3.4 - 0,5 Многофункциональный прибор переменного тока щитовой в корпусе типа 2 (передняя панель 120х120 мм) с номинальным входным током 5 А, трансформация по току 100/5, номинальным линейным напряжением 100 В (фазным 100/√3 В), трансформация по напряжению 110000/100, двумя аналоговыми выходами 0-5 мА и портом RS-485 (протокол Modbus RTU), питание ~/=80...270 В, цвет индикатора красный, схема подключения 3-фазная 4-проводная, погрешность измерения тока и напряжения 0,5%. Измеряемые и преобразуемые величины Параметры Обозначение 3-фазн. 3-пров. схема подключения 3-фазн. 4-пров. схема подключения отображение на индикаторе передача по цифровому интерфейсу преобразование на аналоговый выход(1) отображение на индикаторе передача по цифровому интерфейсу преобразование на аналоговый выход(1) Действующее значение фазного напряжения UA­ UB UC – – – – – – – – – + + + + + + + + + Среднее действующее значение фазного напряжения(2) ULNAG – – – – + – Действующее значение линейного напряжения UAB­ UBC UCA + + + + + + + + + + + + + + + – – – Среднее действующее значение линейного напряжения(2) ULLAG – + – – + – Действующее значение напряжения нулевой последовательности U0 – – – – + – Действующее значение силы тока по фазе IA IB IC + + + + + + + + + + + + + + + + + + Среднее действующее значение силы тока по фазам(2) IAG – + – – + – Действующее значение тока нулевой последовательности I0 – – – – + – Активная мощность по фазе PA PB PC – – – – – – – – – – – – + + + – – – Суммарная активная мощность P + + + + + + Реактивная мощность по фазе QA QB QC – – – – – – – – – – – – + + + – – – Суммарная реактивная мощность Q + + + + + + Полная мощность по фазе SA SB SC – – – – – – – – – – – – + + + – – – Суммарная полная мощность S – + – – + – Коэффициент мощности в фазе PFA PFB PFC – – – – – – – – – – – – + + + – – – Общий коэффициент мощности PF + + + + + + Частота сети F + + + + + + (1) Аналоговыми выходами снабжены модификации K прибора. (2) Под средним действующим значением фазного тока (междуфазного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (междуфазных или фазных напряжений). Основные погрешности измерения Измеряемая величина Нормальная область измерений(1) Пределы допускаемой основной погрешности измерения Действующее значение линейного или фазного напряжения 0,2UH ≤ U ≤ 1,2UH приведенной ±  0,5 %, ± 0,2 % Действующее значение напряжения нулевой последовательности 0 ≤ U ≤ 1,2UH приведенной ±  1 % Действующее значение фазного тока 0,02IH ≤ I ≤ 1,2IH приведенной ±  0,5 %, ± 0,2 % Действующее значение тока нулевой последовательности 0 ≤ I ≤ 1,2IH приведенной ±  1 % Активная мощность по фазе, суммарная активная мощность 0,8UH ≤ U ≤ 1,2UH и 0,02IH ≤ I ≤ 1,2IH или 0,2UH ≤ U ≤ 1,2UH и 0,2IH ≤ I ≤ 1,2IH приведенной ±  0,5  % Реактивная мощность по фазе, суммарная реактивная мощность Полная мощность по фазе, суммарная полная мощность Коэффициент мощности в фазе, общий коэффициент мощности cos (φ )  =  ± (0,1...1...0,1) 0,8UH ≤ U ≤ 1,2UH 0,2IH ≤ I ≤ 1,2IH приведенной ±  1,0 % Частота 0,2UH ≤ U ≤ 1,2UH абсолютной ±  0,01 Гц (1) Частота входного тока и напряжения равна 45...55 Гц. Напряжение питания – по таблице Технические характеристики. Характеристики: Производство Россия Артикул 44864
