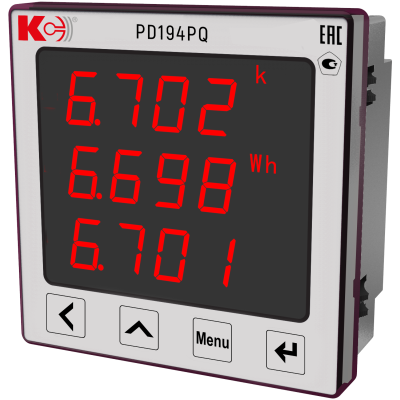

PD194PQ-9R4T Многофункциональные приборы 1RS-485 (лицевая панель 96х96 мм)

Купить Многофункциональные приборы PD194PQ-9R4T Многофункциональные приборы 1RS-485 (лицевая панель 96х96 мм) оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Особенности Измерения: 31 параметр электрической сети (напряжения фазные, линейные, среднее по фазам, среднее линейное, нулевой последовательности; токи фазные, средний по фазам, нулевой последовательности; мощности активные, реактивные, полные по фазам и суммарные, коэффициенты мощности по фазам и общий, частота). Номинальное значение напряжения переменного тока (UН): 500В. Номинальное значение силы переменного тока на входе (IН): 5А. Порт связи: RS-485 (Modbus RTU).  Трехстрочный светодиодный индикатор (красный). Габаритный размер: 96х96 мм. Импульсный выход: 1. Основная приведенная погрешность измерения: ± 0,5%. Подключение: по 3-фазной 3-проводной или 3-фазной 4-проводной схеме. Настройка прибора: с помощью кнопок на передней панели. Питание:    80...270 В.  Рабочий диапазон температур: от -40°С до +70°С. Степень защиты по передней панели: IP66 (по ГОСТ 14254-96). Средний срок службы: 25 лет. Межповерочный интервал: 8 лет. Гарантия: 3 года. Основные технические характеристики Характеристика / Параметр Описание / Значение Номинальное значение силы тока Iн(1) А 5 Номинальное значение линейного Uнл (фазного Uнф) напряжения(1) В 100 (57,7); 380 (220) Частота тока и напряжения Гц от 45 до 55 Погрешность измерения - токи, напряжения - мощности - частоты - коэффициента мощности ± 0,5 % ± 0,5% ± 0,01Гц ± 1 % Допустимая кратковременная перегрузка на измерительных входах напряжения В 2•Uн  в течение 60 с Допустимая кратковременная перегрузка на измерительных входах тока A по таблице 2 Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц В от 80 до 270 Напряжение питания(1) В ~80-270, 45-55 Гц или =80-270 Мощность, потребляемая от источника питания, не более BА 5 Сопротивление  измерительного  входа  тока,  не  более мОм 20 Сопротивление измерительного входа напряжения, не менее МОм 1 Схема  подключения  каналов  измерения  напряжения 1-фазная 2-проводная, 3-фазная 3-проводная или 3-фазная 4-проводная(1) Цифровые порты 1 порт RS-485, скорость от 2400 до 9600 бит/с, протокол Modbus RTU Условия эксплуатации Температура окружающего воздуха, °С от - 40 до +70 Относительная  влажность, % до 95 при 35°С Средняя наработка на отказ ч 200 000 (1) Выбирается при заказе.  Структура условного обозначения модификаций многофункциональных приборов (1) В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи непосредственно, без измерительных трансформаторов тока (напряжения), указать номинальный ток, например 5А (номинальное напряжение, например, 380В). В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи через измерительные трансформаторы тока (напряжения), указать коэффициент трансформации тока, например, 200А/5А (коэффициент трансформации напряжения, например, 110000В/100В). В числителе - номинальный ток (напряжение) первичной цепи трансформатора, в знаменателе - номинальный ток (напряжение) вторичной цепи трансформатора. Номинальное показание тока (напряжения) прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора, что позволяет настраивать прибор для работы с трансформаторами с разным номинальным током (напряжением) первичной цепи. В отличие от номинального показания тока (напряжения) номинальное значение входного тока (напряжения) прибора (значение, указанное в знаменателе дроби) изменению не подлежит. Пример оформления заказа Многофункциональный прибор PD194PQ-9R4Т-5/5А-500В-К-3.4-0,5. Многофункциональный прибор переменного тока, с номинальным входным током 5 А и трансформацией по току 5/5, номинальный линейное напряжение 500 В, схема подключения 3-фазная 4-проводная, погрешность измерения ±0,5 %, 1 порт связи RS-485. Характеристики: Производство КС Артикул 61003
